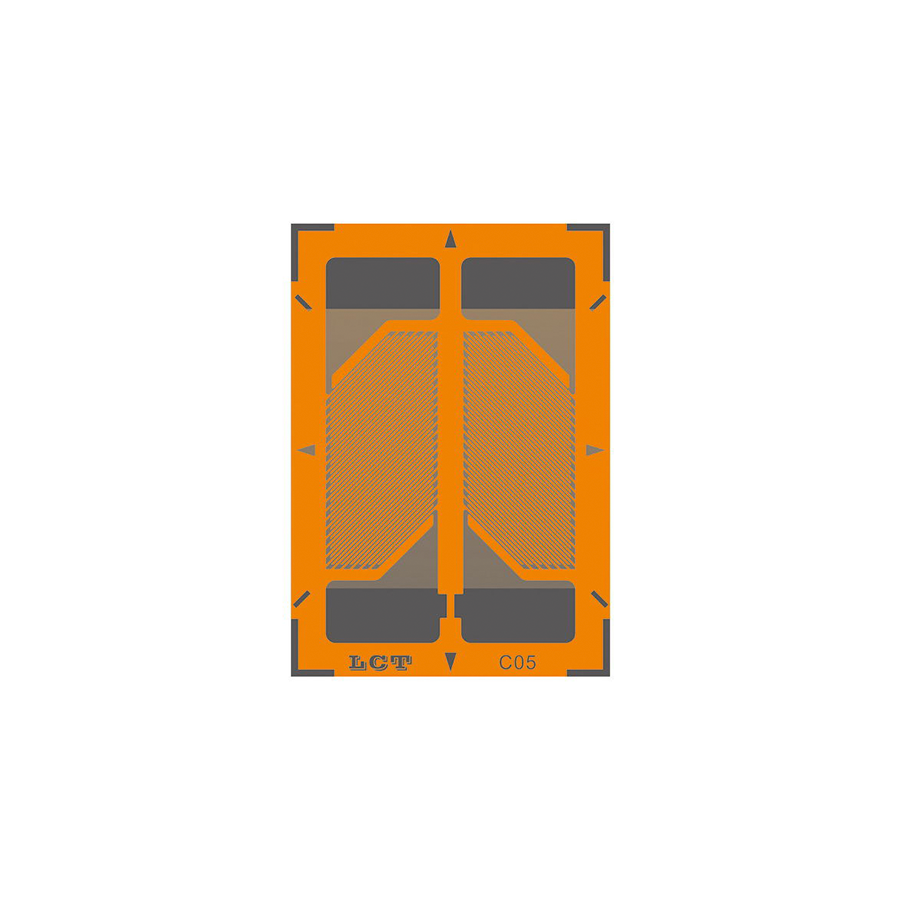

【双斜片】4个焊接点双轴45°(HA系列)CF350-3HA-A
- 分类:高精度传感器
- 结构:半桥片
- 阻值:350Ω/ 1000Ω
【LCT】 双斜片，用于桥式传感器
相关产品
- 分类:高精度传感器
- 结构:半桥片
- 阻值:350Ω/ 1000Ω
【LCT】 双斜片，用于桥式传感器
|
规格尺寸 |
||||
|
序号 |
产品型号 |
敏感栅尺寸 |
基底尺寸 |
蠕变编号 |
|
L×W(mm) |
L×W(mm) |
|||
|
1 |
CF350-2HA-A(XX)C## |
2.0×4.0 |
8.9×5.7 |
C08，C10，C12，C14， C16，C18，C20，C22， C24，C26，C28 |
|
2 |
CF350-3HA-A(XX)C## |
3.0×5.3 |
9.4×6.6 |
|
|
3 |
CF350-4HA-A(XX)C## |
4.0×6.6 |
9.6×8.0 |
|
|
4 |
CF650-3HA-A(XX)C## |
3.0×5.3 |
9.4×6.6 |
|
|
5 |
CF700-3HA-A(XX)C## |
3.0×5.3 |
9.8×6.6 |
|
|
6 |
EF1500-3HA-A(XX)C## |
3.0×5.0 |
7.3×5.8 |
|
|
技术参数 |
||||
|
序号 |
项 目 |
参 数 |
|
|
|
1 |
应变计电阻值 |
350~1500Ω±1% |
|
|
|
2 |
灵敏系数 |
2.1±0.1 |
|
|
|
3 |
应用温度范围 |
-30~+80℃ |
|
|
|
4 |
应变极限 |
2% |
|
|
|
5 |
绝缘阻抗 |
>5000MΩ |
|
|
|
6 |
疲劳寿命 |
>107(变形小于0.1%) |
|
|
|
7 |
适用胶粘剂 |
502胶或M-Bond 200 |
|
|
|
|
||||
|
材料&构成 |
||||
|
序号 |
零 件 |
材 料 |
规 格 |
数量 |
|
1 |
基底 |
酚醛树脂 |
45±5µm |
1 |
|
2 |
防护层 |
酚醛树脂 |
25±5µm |
1 |
|
3 |
敏感栅 |
康铜箔 |
5µm |
1 |
|
4 |
引线 |
漆包线 |
ø0.15×30mm |
可选 |
|
5 |
延长线 |
PVC排线 |
28AWG/2P(7/0.127)×1000mm |
可选 |
|
|
||||
|
短期测试使用说明（传感器制作另行咨询） |
||||
|
该系列应变计,因其外形小,为了得到准确的测试结果,以下事项必须注意: |
||||
|
|
||||
|
1).粘贴环境温度应低于25oC,湿度应低于60%RH。 |
||||
|
2).粘贴前应将被测部件用约300#的砂纸沿45度交叉方向打毛,打毛部位面积要超过应变计外形尺寸,并用有机溶剂清洗掉粉尘,让溶剂快速挥发。 |
||||
|
3).被测部位及应变计背面均涂胶,涂胶时应单方向均匀涂刷,且应避免胶流到应变计的正面。 |
||||
|
4).应变计粘贴后按预定方向定位,并盖上一层清洁的F4膜,用母指持续压住1分钟,卸压后取掉F4膜。 |
||||
|
5).应变计粘贴好应在2小时后方可测试。 |
||||
